Set voorwandinstallatie, toilet met toiletbril softclose Gaia en bedieningspaneel Gemini III

Set bevat

• voorwandinstallatie voor hangend toilet, voor inbouw
• set voor geluidsdemping
• kielle Gaia keramisch hangend toilet met toiletbril softclose, mat zwart
• kielle Gemini III bedieningspaneel voor dual flush spoeling, kleur mat zwart

Voorwandinstallatie voor hangend toilet, voor inbouw

• Voor hangend toilet
• Voor metselwerk en muurwerk tot aan de dragende muur – nat procédé
• Voor montage van een hangend toilet met een hartafstand van 180 mm
• Geschikt voor verbouwing

Kenmerken

• Afvoer houder
• Dubbele spoeling onafhankelijk instelbaar met hygiënische reserve
• Compatibel met alle kielle bedieningspanelen
• De constructie van de polystyreen reservoirisolatie vereenvoudigt het metselen, voorkomt dauw op het reservoiroppervlak en dempt de overdracht van trillingen van het reservoir naar de bouwconstructie
• Materiaal steunbeugel: gegalvaniseerd metaal
• Montagehoogte 1062 mm
• Mogelijkheid tot ingebouwde afstandsbediening of sensorspoeling
• Reservoir is uit één stuk gemaakt en is daardoor 100% waterdicht
• Gegalvaniseerde draagstructuur met vier opklapbare beugels voor eenvoudige installatie
• Watertoevoer van achteren
• Hoekstopkraan met mogelijkheid tot aansluiting op het Mepla leidingsysteem
• Bouwdiepte 125 mm
• De technische oplossing maakt verankering mogelijk in een ongelijk oppervlak dat in de muur is uitgesneden, zonder dat de achterwand binnen 50 mm hoeft te worden uitgelijnd
• Verwijderbaar polystyreengedeelte voor gemakkelijke toegang tijdens installatie

Technische gegevens

• Aanbevolen waterdrukbereik 0,3 – 0,5 MPa
• Functioneel waterdrukbereik 0,05 – 1,6 MPa
• Hygiënische reserve 3 l
• Kleine spoeling 2,5 - 3,5 l
• Grote spoeling 6 - 9 l
• Watervolume in het reservoir 9 l
• Wateraansluiting van achteren of van boven via montagegaten G1/2 "
• Standaard kleine spoelinstelling 3 l
• Standaard grote spoelinstelling 6 l
• Belastingstest 400 kg

Leveringsomvang

• Bevestigingsset voor het bevestigen van de toiletpot: draadstang M12 - 2 st., sluitringen - 4 st., afdekdoppen - 2 st., moeren - 2 st., draadbeschermers - 2 st.
• Bevestigingsset: schroef Ø8×60 - 4 st., plug Ø12 - 4 st.
• Afvoerbocht HT 90/110 polyethyleen, PE-HD
• Reservoir met vul- en aftapaansluiting
• Gegalvaniseerd frame inclusief draagconstructie
• 1/2" fitting voor wateraansluiting met geïntegreerde Schell hoekstopkraan 1/2"–3/8"
• Afvoerafdichting, PP-connector, connectorafdichting
• Inlaatafdichting, PP-afvoer, wikkelafdichting

Geluiddempende set

• voor wandcloset of wandbidet
• voor montage van sanitair met bevestigingsafstand van 18 cm of 23 cm
• verhindert geluidsoverdracht bij closet en bidet
• materiaal: polyethyleenschuim
• bevat: 1x geluidsisolerende inzet, 2x sluitringen

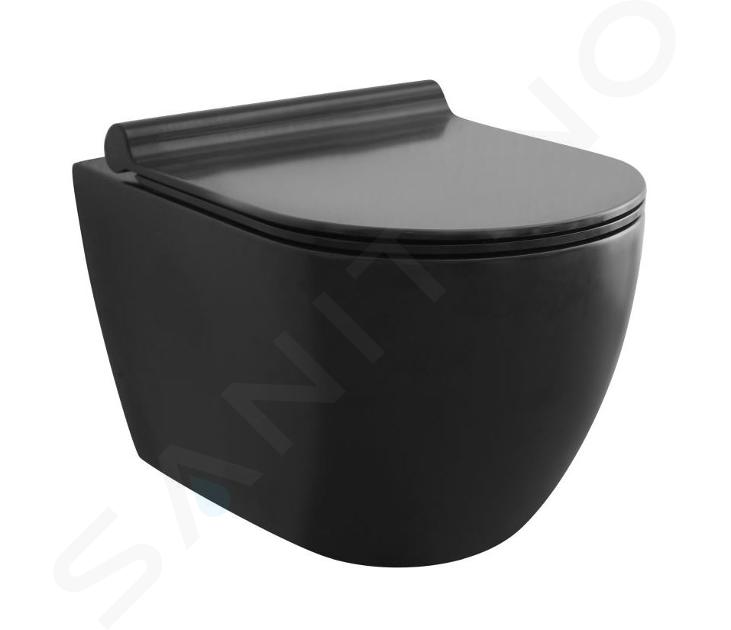

Set hangend toilet en toiletbril

Hangend toilet

• Rimless randloze uitvoering
• kleur: mat zwart
• afmetingen: 360 x 525 mm
• verborgen bevestiging
• diepspoel
• spoelvolume 4/6 l

Toiletbril

• met SoftClose functie voor langzame sluiting
• kleur: mat zwart
• gemakkelijk afneembaar voor eenvoudig onderhoud

Bedieningspaneel

• Voor voorwandinstallatiesystemen en voor inbouwreservoirs
• Compatibel met alle kielle voorwandinstallatiesystemen
• Mechanische spoeling met dubbele werking
• Oppervlaktebehandeling: zwart mat met antibacteriële eigenschappen (verzekerd door het gehalte aan zilververbindingen)
• Materiaal: kunststof
• bedieningskracht < 20 N

Leveringsomvang

• Bedieningspaneel
• Bevestigingsframe
• Greep met schroefdraad voor bedieningspaneel 2 st.
• Spoelmechanisme schroef 2 st.
• Sjabloon voor het instellen van knopschroeven
