Ensemble bâti-support, cuvette Gaia, abattant WC softclose et plaque Gemini II

Set contient

• bâti-support d'installation pré-murale kielle Genesis avec réservoir de chasse encastré
• set d’isolation phonique
• cuvette suspendue en céramique kielle Gaia avec abattant WC softclose
• plaque de déclenchement double chasse kielle Gemini II, couleur blanc / chrom

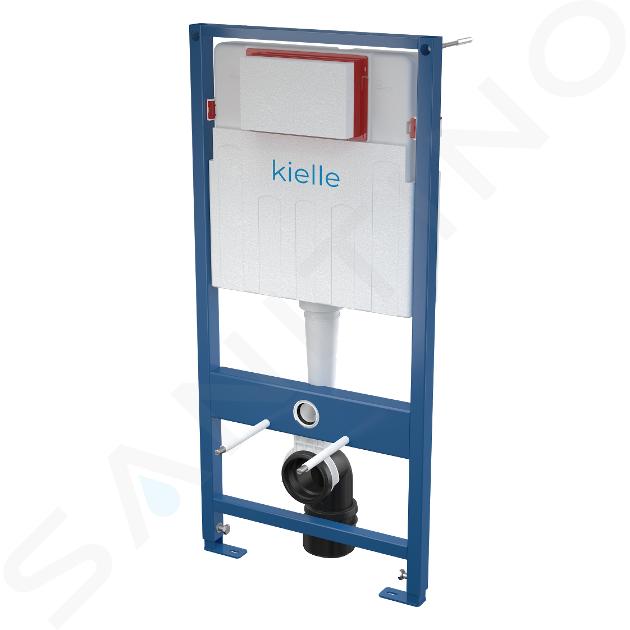

Bâti-support pour toilettes suspendues

• Pour toilettes suspendues
• Pour montage devant un mur porteur ou dans une structure en plaques de plâtre
• Pour épaisseur de sol 0-200 mm
• Pour le montage d'un WC suspendu avec un espacement de raccordement de 180 mm

Caractéristiques

• Support de vidange
• Double rinçage réglable indépendamment avec réserve hygiénique
• Compatible avec toutes les plaques de commande kielle
• La construction de l'isolation en polystyrène empêche la rosée sur la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment
• La construction du cadre permet une fixation sur une cloison en plaques de plâtre suffisamment porteuse séparée ou devant le mur porteur
• Matériau de support : métal enduit de poudre
• Possibilité de rinçage intégré à distance ou par capteur
• Possibilité d'incliner le réservoir pour une installation facile dans des bâtiments en bois ou des mobil-homes
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Le système installé est recouvert de plaques de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est pas nécessaire
• Les pieds d'extension d'ancrage réglables avec frein dans la plage de 0 à 200 mm
• Arrivée d'eau par l'arrière
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Profondeur de construction 125 mm
• Marque de nivellement visible sur le réservoir
• Les charnières de réservoir avec un matériau à deux composants isolent de la transmission des vibrations des bâtiments

Paramètres techniques

• Pression d'eau recommandée 0,3 - 0,5 MPa
• Pression fonctionnelle d'eau 0,05 - 1,6 MPa
• Réserve hygiénique 3 l
• Petite chasse 2,5 - 3,5 l
• Grande chasse 6 - 9 l
• Volume d'eau dans le réservoir 9 l
• Raccordement d'eau par derrière ou par dessus à travers des trous de montage G1/2
• Réglage standard pour petite chasse 3 l
• Réglage standard pour grande chasse 6 l
• Essai de charge 400 kg

Contenu de la livraison

• Kit de fixation pour la cuvette : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• Kit de fixation : vis Ø8 × 60 - 4 pcs, cheville Ø12 - 4 pcs
• Coude de vidage HT 90/90 polyéthylène, PE-HD
• Vis combinée M10 x 180 2 pièces
• Réservoir avec raccords de remplissage et de vidange
• Couvercle d'ouverture de service en polystyrène
• Réduction des déchets Polyéthylène HT 90/110, PE + HD
• Châssis autoportant
• Raccord 1/2" pour le raccordement à l'eau avec vanne d'angle 1/2" - 3/8" intégrée
• Joint de vidage, raccord en polypropylène, joint de raccord
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelée

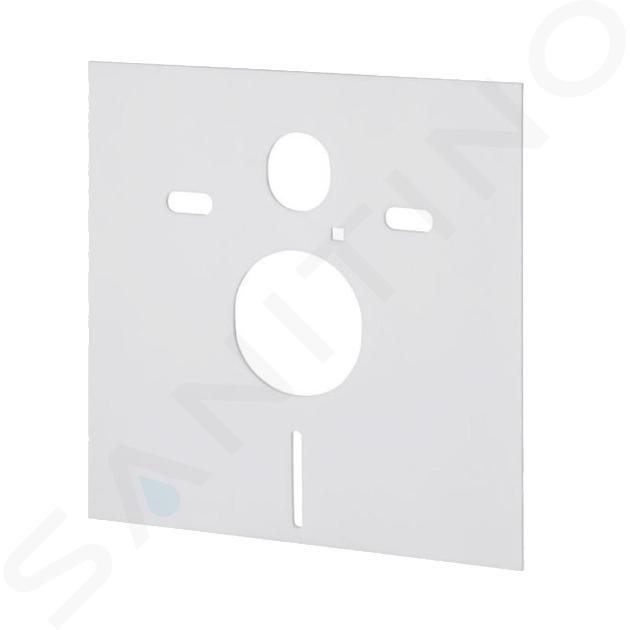

Set d'isolation phonique

• pour WC suspendu ou bidet suspendu
• pour le montage de céramiques avec un entraxe de 18 cm ou 23 cm
• contre la transmission du bruit aux toilettes et au bidet
• matériau : mousse de polyéthylène
• contient: 1x kit d'isolation, 2x douilles d’isolation acoustique

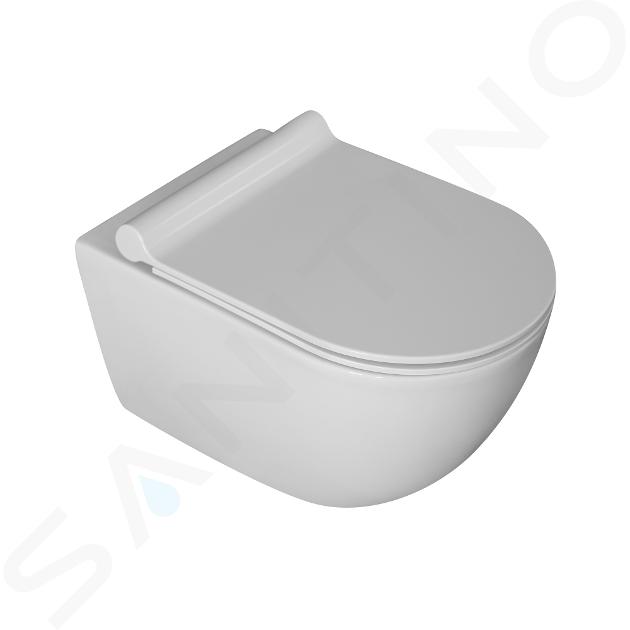

Ensemble WC suspendu et abattant

WC suspendu

• conception sans bride Rimless
• couleur : blanc
• dimensions : 360 x 525 mm
• fixation dissimulée
• rinçage profond
• volume de chasse d’eau 4/6 l

Abattant WC

• avec fermeture frein de chute d’abattant SoftClose
• couleur : blanc
• facile à retirer pour un entretien aisé

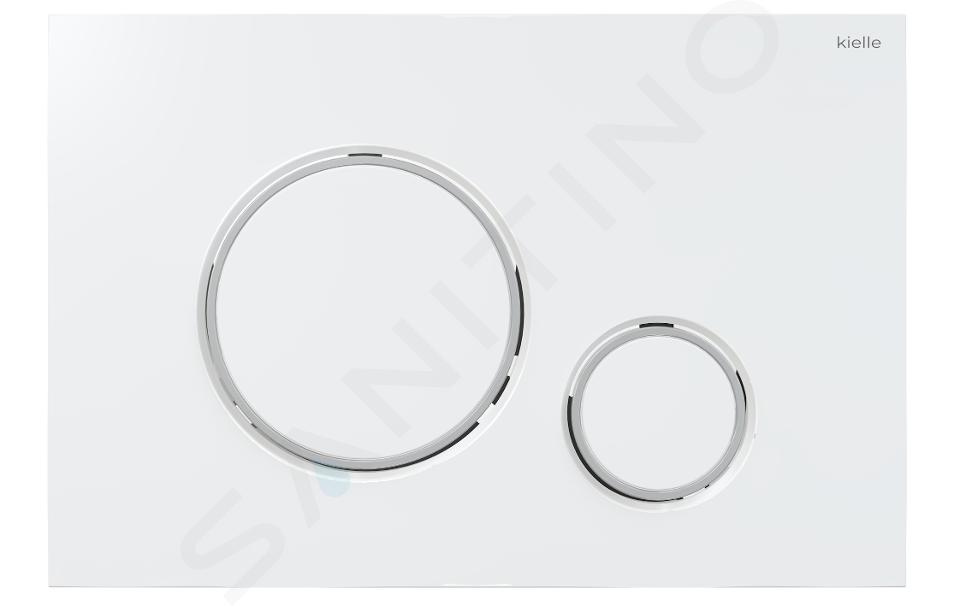

Plaque de déclenchement

• Pour les systèmes d'installation pré-murale et les réservoirs de toilette pour le maçonnage
• Compatible avec tous les systèmes d'installation pré-mur kielle
• Plaque dépasse légèrement le carrelage grâce à l’épaisseur de 5,5 mm
• Rinçage mécanique à double effet
• Finition : blanc / chrome – brillant
• Matériau : plastique
• force de déclenchement < 20 N

Contenu de la livraison

• Plaque de déclenchement
• Cadre de montage
• Poignée filetée pour cadre de montage 2 pièces
• Tiges de déclenchement 2 pièces
• Gabarit pour ajuster les boulons des boutons
