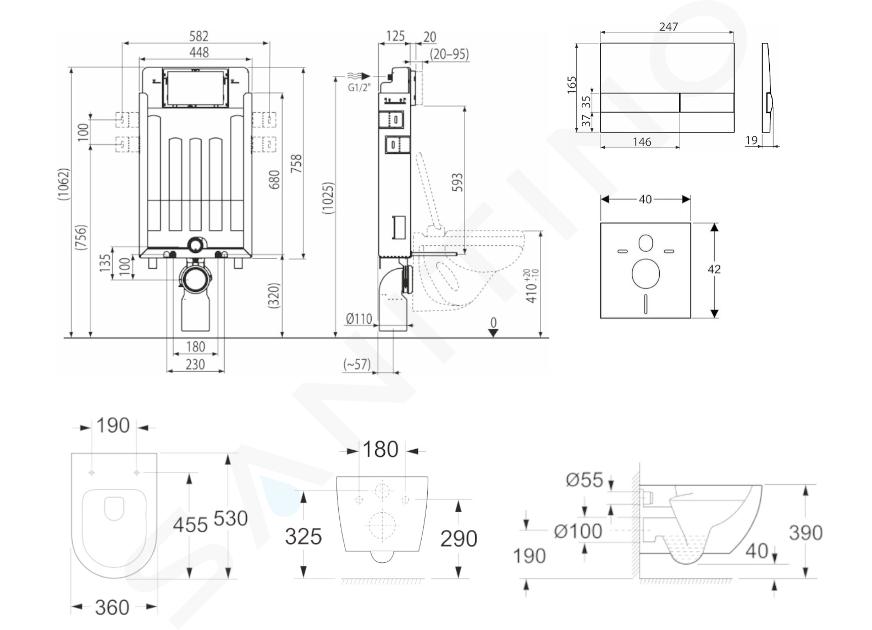

Set Vorwandelement zum Mauern, WC mit Softclose-Sitz und Betätigungsplatte Gemini I

Set besteht aus

• Vorwandelement für Wand-WC, zum Mauern
• Schallschutz-Set
• Keramisches Wand-WC kielle mit Softclose-Sitz
• Betätigungsplatte kielle Gemini I für 2-Mengen-Spülung, chrom glänzend

Vorwandelement für Wand-WC, zum Mauern

• für Wand-WC
• Zum Einbau in eine tragende Wand – Nassbauverfahren
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm
• Geeignet für Renovierungen

Eigenschaften

• Abflussrohrhalterung
• 2-Spülwassermengen, unabhängig einstellbar, mit hygienischer Reserve
• Kompatibel mit allen Betätigungsplatten kielle
• Die Konstruktion der Styropor-Dämmung vereinfacht den Einbau, verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und stoppt die Übertragung von Vibrationen in die Baukonstruktion
• Material der Trägerkonsole: Metall verzinkt
• Montagehöhe: 1062 mm
• Möglichkeit einer eingebauten Fern- oder Sensorspülung
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Verzinkte tragende Konstruktion mit vier Gelenkarmen für einfache Montage
• Wasserversorgung von der Rückseite
• Eckventil mit Anschluss an das Mepla-Rohrleitungssystem
• Bautiefe: 125 mm
• Die technische Lösung erlaubt die Verankerung in einer unebenen, in die Wand geschnittenen Fläche, ohne dass die Hinterwand innerhalb von 50 mm geebnet werden muss
• Abnehmbares Styroporstück ermöglicht einen einfachen Zugang während der Montage

Technische Parameter

• Empfohlener Wasserdruckbereich 0,3 - 0,5 MPa
• Funktionswasserdruckbereich 0,05 - 1,6 MPa
• Hygienische Reserve: 3 l
• Kleine Spülung: 2,5 – 3,5 l
• Große Spülung: 6 – 9 l
• Fassungsvermögen des Spülkastens: 9 l
• Wasseranschluss von hinten oder oben über Befestigungsbohrungen G1/2 "
• Standardeinstellung für kleine Spülung: 3 l
• Standardeinstellung für große Spülung: 6 l
• Belastungstest: 400 kg

Lieferumfang

• Befestigungsmaterial für WC: Gewindestange M12 – 2 Stk., Unterlegscheiben – 4 Stk., Abdeckung – 2 Stk., Muttern – 2 Stk., Gewindeschutz – 2 Stk.
• Befestigungsset: Schraube Ø8×60 – 4 Stk., Dübel Ø12 – 4 Stk.
• Ablaufbogen HT 90/110 Polyethylen, PE-HD
• Spülkasten mit Füll- und Entleerungsarmatur
• Verzinkter Rahmen inkl. Tragkonstruktion
• 1/2"-Gewinde für Wasseranschluss mit integriertem Eckventil 1/2"–3/8"
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz

Schallschutz-Set

• für Wand-WC und Wand-Bidet
• für die Montage von Keramik mit einem Befestigungsabstand von 18 cm oder 23 cm
• Unterbricht die Übertragung des Schalls bei WC und Bidet
• Material: Polyethylen-Schaum
• enthält: 1x Schalldämmeinsatz, 2x Unterlage

Wand-WC und WC-Sitz Set

• Rimless spülrandlose Ausführung
• Farbe: weiß
• Abmessungen: 360 x 530 mm
• versteckte Befestigung
• Tiefspüler
• Spülwassermenge 4/6 l

WC-Sitz

• mit Absenkautomatik SoftClose
• Farbe: weiß
• leicht abnehmbar für einfache Wartung

Betätigungsplatte

• Für Vorwandelemente und Unterputz-Spülkästen
• Kompatibel mit allen Vorwandelementen von kielle
• Mechanische 2-Mengenspülung
• Oberflächenveredelung: chrom glänzend
• Material: Kunststoff
• Betätigungskraft < 20 N

Lieferumfang

• Druckknopf
• Befestigungsrahmen für die Betätigungsplatte
• Gewindegriff des Rahmens für die Betätigungsplatte – 2 Stk.
• Spülmechanismusschraube – 2 Stk.
• Vorlage zum Einstellen der Betätigungsplattenschrauben
