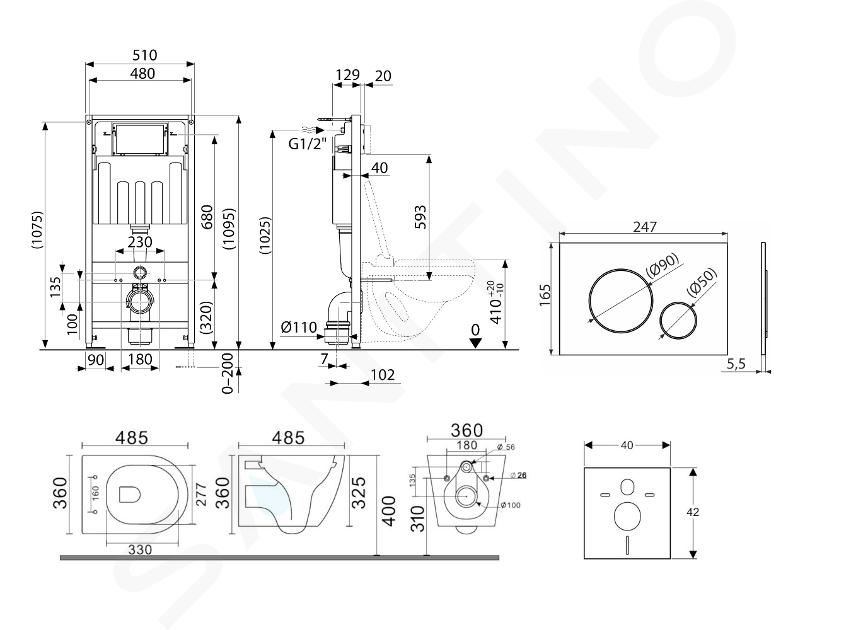

Set bâti-support, cuvette avec abattant softclose Gaia et plaque de déclenchement Gemini II

Le set comprend :

• bâti-support kielle Genesis avec réservoir de chasse encastré
• kit de réduction de bruit
• WC suspendu céramique kielle Gaia avec abattant SoftClose
• plaque de déclenchement kielle Gemini II, double-chasse, couleur : noir mat / chrome

Bâti-support pour WC suspendu

• Pour WC suspendu
• Pour montage devant un mur porteur ou dans une structure en plaques de plâtre
• Pour une épaisseur de sol de 0-200 mm
• Pour montage de WC suspendu avec entraxe de 180 mm

Caractéristiques :

• Support d'évacuation
• Double chasse réglable indépendamment avec réserve hygiènique
• Compatible avec toutes les plaques de déclenchement de la marque kielle
• La conception de l'isolation en polystyrène empêche la formation de condensation à la surface du réservoir et amortit la transmission des vibrations du réservoir au bâtiment.
• La conception du cadre permet l’ancrage à une cloison en plaques de plâtre séparée suffisamment porteuse ou devant un mur porteur
• Matériau de la structure porteuse : métal thermolaqué
• Possibilité de rinçage à distance ou par capteur intégré
• Possibilité d'incliner le réservoir pour une installation facile dans des bâtiments en bois ou des mobil-homes
• Le réservoir est fabriqué d'une seule pièce, ce qui garantit une étanchéité de 100%
• Le système installé est recouvert de plaques de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est nécessaire
• Rallonges d'ancrage réglables avec frein sur plage de 0-200 mm
• Alimentation en eau par l'arrière
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Profondeur d’installation : 125 mm
• Marquage de niveau visible sur le réservoir
• Les charnières de réservoir en matériau bi-composants isolent la transmission des vibrations des bâtiments

Paramètres techniques :

• Plage de pression d’eau recommandée : 0,3 – 0,5 MPa
• Pression d'eau fonctionnelle 0,05 - 1,6 MPa
• Réserve hygiénique : 3 l
• Petite chasse d’eau : 2,5 - 3,5 l
• Grande chasse d’eau : 6 - 9 l
• Volume d'eau dans le réservoir : 9 l
• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Réglage standard pour la petite chasse d’eau : 3 l
• Réglage standard pour la grande chasse d’eau : 6 l
• Charge max. : 400 kg

L'ensemble comprend :

• Kit de fixation pour cuvette WC : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercles - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• Kit de fixation : vis Ø8 × 60 - 4 pcs, cheville Ø12 - 4 pcs
• Coude d'évacuation HT 90/90 polyéthylène, PE-HD
• Vis combinée M10 x 180 : 2 pièces
• Réservoir avec armature de remplissage et d'évacuation
• Couvercle en polystyrène pour la trappe de service
• Réduction d'évacuation en polyéthylène HT 90/110, PE + HD
• Cadre autoportant
• Raccord 1/2" pour le raccordement à l'eau avec vanne d'angle 1/2" - 3/8" intégrée
• Joint d'évacuation, raccord en polypropylène, joint cavalier
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelé

Kit de réduction de bruit

• pour WC suspendu ou bidet suspendu
• pour montage de cuvette avec entraxe de fixation de 18 cm ou 23 cm
• interrompt la transmission du bruit au niveau des WC et du bidet
• matériau : polyéthylène - mousse
• comprend : 1 garniture d’isolation sonore, 2 rondelles

Set WC suspendu et abattant

WC suspendu

• Rimless : conception sans brides
• couleur : blanc
• dimensions : 360 x 485 mm
• fixation cachée
• rinçage en profondeur
• volume de chasse d’eau : 4/6 l

Abattant WC

• avec fonction de fermeture lente SoftClose
• couleur : blanc
• facile à retirer pour un entretien simple

Plaque de déclenchement

• Pour les bâti-supports et réservoirs WC muraux
• Compatible avec tous les systèmes bâti-supports kielle
• La plaque dépasse très peu du carrelage grâce à une  épaisseur de seulement 5,5 mm
• Rinçage mécanique double
• Finition : noir mat avec des propriétés antibactériennes (assuré par la teneur en composés d’argent)
• matériau : plastique
• Force de fonctionnement < 20 N

L'ensemble comprend :

• Bouton
• Cadre de fixation de la plaque
• Poignée filetée pour cadre de plaque : 2 pcs
• Vis de mécanisme de rinçage : 2 pcs
• Gabarit pour réglage des vis des plaques
