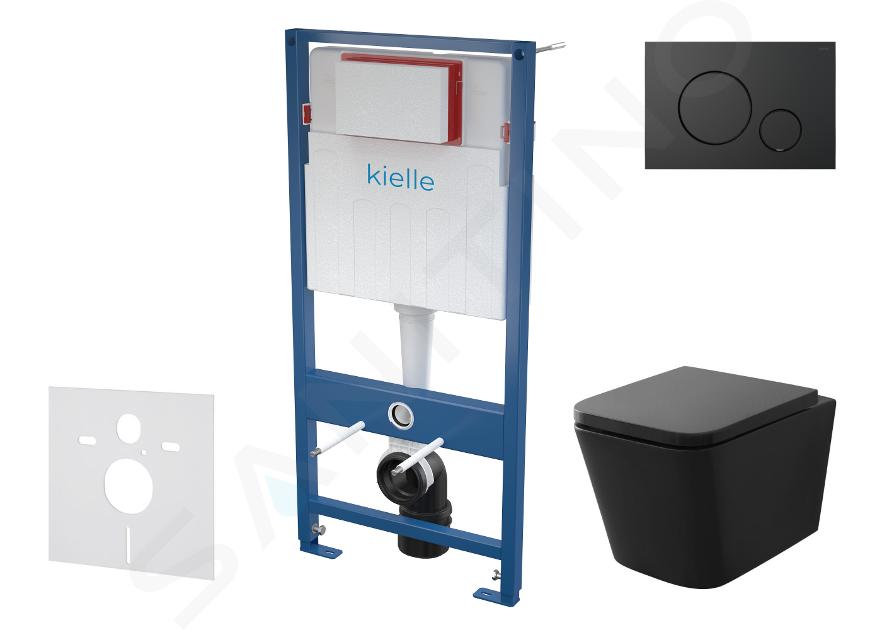

Set de bâti-support, cuvette Arkas I et abattant softclose, plaque de déclenchement Gemini IV

Le set contient

• bâti-support kielle Genesis avec réservoir de chasse à encastrer
• kit de réduction du bruit
• WC suspendu en céramique kielle Arkas I avec abattant softclose, noir mat
• plaque de déclenchement kielle Gemini IV, double-chasse, couleur noir mat

Bâti-support en applique pour WC suspendu

• Pour WC suspendu
• Pour montage devant un mur porteur ou dans une structure en plaques de plâtre
• Pour une épaisseur de plancher de 0-200 mm
• Pour montage de WC suspendu avec entraxe de 180 mm.

Caractéristiques

• Support de vidange
• Double rinçage réglable indépendamment avec réserve d'hygiène
• Compatible avec toutes les plaques de déclenchement kielle
• La construction de l'isolation en polystyrène empêche la formation de rosée à la surface du réservoir et amortit la transmission des vibrations du réservoir à la structure du bâtiment.
• La construction de cadre permet un ancrage sur une cloison en plaques de plâtre suffisamment porteuse séparée ou devant un mur porteur
• Matériau de la structure porteuse : métal revêtu de poudre
• Possibilité de rinçage intégré à distance ou par capteur
• Possibilité d'incliner le réservoir pour une installation facile dans des bâtiments en bois ou des mobil-homes
• Le réservoir est fait d'une seule pièce, ce qui garantit une étanchéité à 100%
• Le système installé est recouvert de plaques de plâtre et aucun élément de renforcement ou d'ancrage supplémentaire n'est pas nécessaire
• Rallonges d'ancrage réglables avec frein dans la plage de 0-200 mm
• Arrivée d'eau par l'arrière
• Vanne d'angle avec possibilité de raccordement au système de tuyauterie Mepla
• Profondeur de montage 125 mm
• Nivellement marqué visiblement sur le réservoir
• Les charnières de réservoir en matériau bi-composant isolent la transmission des vibrations des bâtiments

Paramètres techniques

• Pression d'eau recommandée 0,3 - 0,5 MPa
• Pression d’eau fonctionnelle 0,05 - 1,6 MPa
• Réserve hygiénique 3 l
• Petite chasse d’eau 2,5 - 3,5 l
• Grande chasse d’eau 6 - 9 l
• Volume d'eau dans le réservoir 9 l
• Raccordement d'eau par l'arrière ou par le haut via des trous de montage G1/2 "
• Petite chasse d'eau standard 3 l
• Grande chasse d'eau standard 6 l
• Essai de charge 400 kg

Contenu de la livraison

• Kit de fixation pour la cuvette : tige filetée M12 - 2 pcs, rondelles - 4 pcs, couvercle - 2 pcs, écrous - 2 pcs, protecteur de filetage - 2 pcs
• Kit de fixation : vis Ø8 × 60 - 4 pcs, cheville Ø12 - 4 pcs
• Coude de vidage HT 90/90 polyéthylène, PE-HD
• Vis combinée M10 x 180 2 pièces
• Réservoir avec raccords de remplissage et de vidange
• Couvercle d'ouverture de service en polystyrène
• Réduction des déchets Polyéthylène HT 90/110, PE + HD
• Cadre autoportant
• Raccord 1/2" pour le raccordement à l'eau avec vanne d'angle 1/2" - 3/8" intégrée
• Joint de vidage, raccord en polypropylène, joint de raccord
• Joint d'entrée, presse-étoupe en polypropylène, coude côtelée

Kit anti-bruit

• pour WC suspendu ou bidet suspendu
• pour le montage de céramiques avec une distance de fixation de 18 cm ou 23 cm
• interrompt le transfert des bruits à WC ou bidet
• matériau : polyéthylène - mousse
• contient : 1 garniture d’isolation sonore, 2 rondelles

Ensemble de WC suspendu et abattant

WC suspendu

• Rimless version sans bride
• couleur :  noir mat
• dimensions : 360 x 525 mm
• fixation cachée
• à fond creux
• volume de chasse d’eau 4/6 l

Abattant WC

• avec une fonction de pliage lent SoftClose
• couleur :  noir mat
• facile à retirer pour un entretien simple

Plaque de déclenchement

• pour les bâtis-supports et les réservoirs de chasse d'eau pour maçonnerie
• Compatible avec tous les bâtis-supports kielle
• La plaque dépasse du carreau au minimum grâce à une épaisseur de seulement 5,5 mm
• Rinçage mécanique double
• Traitement de surface : noir mat aux propriétés antibactériennes (contient des composés d'argent)
• Matériau : plastique
• force de déclenchement < 20 N

Contenu de la livraison

• Plaque
• Cadre de fixation de plaque
• Poignée filetée du cadre de plaque 2 pcs
• Vis de mécanisme de rinçage 2 pcs
• Gabarit pour réglage de vis de plaque
